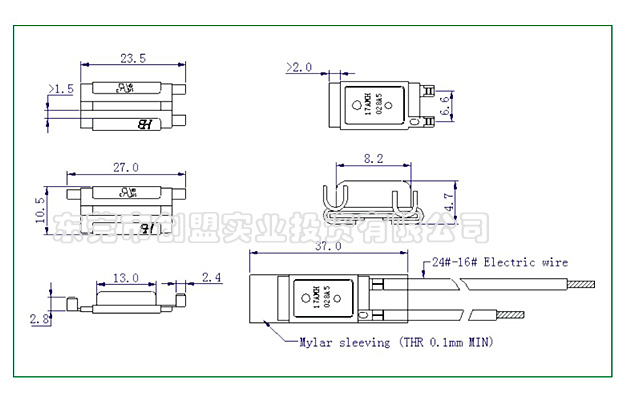

| ◇產品結構 Features or structure |
|
|
17AM/7AM系列溫度開關是一種過熱、過電流的保護器。其特點是體積小，斷開動作快。溫度達到設定規格自動切斷電路。產品廣泛應用于小功率電動機，家用電器，日光燈鎮流器、照明燈具、變壓器、汽車用電動機等。 |
◇產品特性：
利用雙金屬速動圓片實現快速可靠的開閉動作；穩定的開閉溫差，保持動作時被保護部件平均溫度較低，自起動時不會引起不良的動作；緊密密封外殼；雙金屬片直接焊接在外殼上，使對溫度和電流的敏感性均很高，對安裝時的外力也能保持穩定的強度；采用耐高溫絕緣引線；鉚合引線的端子有A、B、E、H型，有同邊及不同邊兩種選擇 |
◇產品特點：
* 體積小，設計結構緊湊
* 動作快速精準，達到可靠準確的動作
* 能同時感應溫度及電流
* 可依客戶的要求鉚接各種規格的引線
* 鉚接線材之端子可分為“同向”與“異向”兩種。 |
| ◇認證/ Approval |
| UL/cUL VDE RoHS Test Report |
 |
| 電氣特性/ Electrics Parameter |
15A/125V， 10A/250V， 20A/16V |
| 觸點壽命/ Contact Life Cycles |
15A/125V， 10A/250V ≥10,000 次， 5A/125V ≥100,000次 |
| 接觸電阻/ Contact resistance |
<50mΩ |

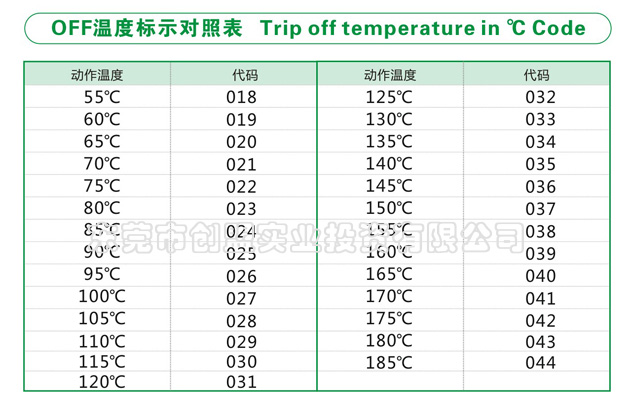

| 溫度范圍/ Trip off Temperature |
50℃-180℃ |
| 溫度公差/ Temperature Tolerance |
±5℃ |
| 復歸溫度/ Reset Temperature |
動作溫度下降10-45℃/10-45 Degrees in off temperature decline | |
 |
 |
 |
 |
|
|
17AM/7AM/17AMH熱保護器，恒溫器，可做到185度的熱保護器
